一颗 AI 芯片如何从沙子到数据中心

理解这条链，最好的方式是跟着一颗芯片走一遍。它的"一生"大致是这样：

① 设计（图纸）：工程师先在 EDA 软件里画出电路、做仿真验证，结合外购的 IP（如 Arm 的 CPU 指令集），最终产出一套"版图"和光罩（掩膜）数据。这一步不碰任何硬件，产出的是"怎么造"的指令。

② 前道制造（把图纸变成晶体管）：晶圆厂（台积电）拿一片高纯度硅片当画布，用光刻机（EUV/DUV）配合光刻胶、刻蚀、沉积、离子注入等上百道工序，一层一层把数百亿个晶体管"印"上去，最终在一整片晶圆上做出几十上百颗裸晶（die）。投入的原料是硅片、光刻胶、电子特气、CMP 抛光液和光罩。

③ 晶圆测试 / CP（先验货）：晶圆还没切开，就要用探针机 + 探针卡扎到每颗 die 上做电性测试，挑出好的。业内叫"已知良好裸晶"（KGD）。为什么这么早就测？因为后面的封装极贵，绝不能把一颗坏 die 封进价值数万美元的成品里。

④ 存储的平行支线（HBM）：与此同时，DRAM 厂（SK 海力士等）把多片 DRAM 裸晶垂直堆成 8/12/16 层，用 TSV（硅通孔）上下打通，做成 HBM 高带宽存储；HBM 也要测，确保已知良好堆叠（KGSD）。

⑤ 先进封装 / CoWoS（把 GPU 和 HBM 拼到一起）：这是关键一步。把 GPU 裸晶和好几颗 HBM 一起，通过微凸点贴到一块"硅中介层"上。中介层是一块带超细线路和 TSV 的硅片，提供 GPU 与 HBM 之间极短、极密的互连，这直接决定了带宽。这个组合体再贴到下面的载板上。这套工艺就叫 CoWoS（Chip-on-Wafer-on-Substrate）。

⑥ 载板 / ABF（翻译成主板能用的样子）：封装好的芯片有成百上千个引脚，间距极细，没法直接焊到普通电路板上。载板就是一块多层有机基板，把这些密集的 I/O 一层层"扇出"、转接到主板能接受的间距，同时承担供电和散热路径。它的核心绝缘材料就是 ABF 膜。

⑦ 终测 + SLT（成品再验一遍）：封装好的成品用分选机送进测试机做终测（FT）；复杂的 AI 大芯片还要做系统级测试（SLT），在接近真实负载下跑，并经过老化筛掉早夭品。

⑧ 板级组装：合格的芯片焊到 PCB 主板上，配上成千上万颗 MLCC（陶瓷电容）来稳定供电，做成 GPU 计算模组/计算板。

⑨ 系统集成（攒成服务器/机柜）：计算板 + CPU + 网络交换芯片 + 光模块/铜缆 + 电源 + 散热，由 ODM（鸿海、广达等）组装成 AI 服务器，再叠成整机柜（如英伟达 GB300 NVL72）。

⑩ 数据中心（通电、组网、跑起来）：机柜进数据中心，接上电力（800V 供电 + 液冷散热），用光模块/OCS 把成千上万张 GPU 组成一张网，开始跑训练和推理，吐出 token。

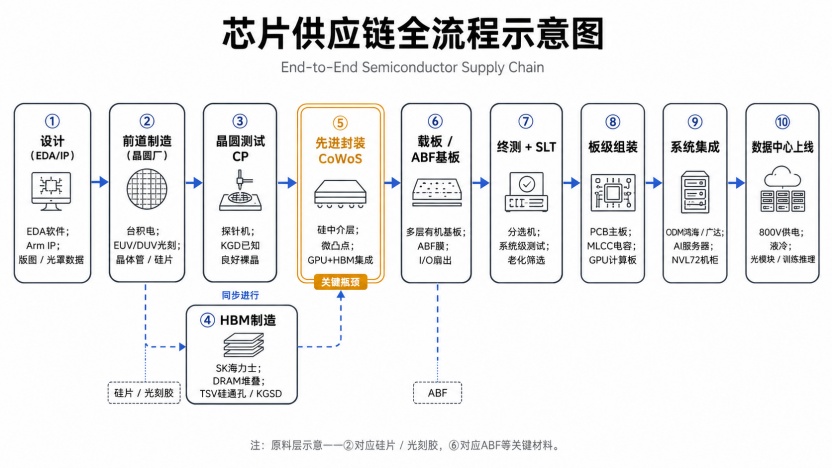

所以整个流转的过程是硅片 → 前道制造 (裸晶) → 晶圆测试 (KGD) →〔HBM 支线〕→ CoWoS 封装 (GPU+HBM+ 中介层) → ABF 载板 → 终测/SLT → 板级组装 (+MLCC) → 服务器/机柜 (ODM) → 数据中心 (供电 + 散热 + 组网)

芯片造好之后，运行时的"数据流"分三个尺度，正好对应三类互连：

– GPU ↔ HBM（封装内，毫米级）：靠硅中介层，这是先进封装要解决的；

– GPU ↔ GPU（机柜内，米级）：靠 NVLink 铜背板和高速铜缆，这是铜互连要解决的；

– 机柜 ↔ 机柜（数据中心内，几十到几百米）：靠光纤，这是光互连要解决的。

距离越远，铜越扛不住、越要上光；距离越近，铜越省电越可靠。

整条供应链里封装、铜缆、光模块三个环节的存在与博弈，本质上都是在为"不同尺度的数据搬运"服务。

逐块拆解：每片拼图的壁垒与价值

下面的文章会围绕这 5 个支点展开：

设计：英伟达约 80% 训练加速器份额、约 71% 毛利率、CUDA 生态护城河，Vera Rubin 2026 下半年量产；定制 ASIC（博通 + 迈威尔合计约 95% 协同设计份额）增速远超 GPU；

代工：台积电约 67% 代工营收、制造约 92% 先进 AI 芯片，营业利润率约 58%；HBM：SK 海力士/三星/美光三足鼎立，2026 售罄、排单到 2027–2028；

设备：ASML 独家 EUV、毛利率约 53%；

软件：新思/楷登/西门子 EDA 垄断约四分之三市场。

板块 A：材料、硅片与 EDA（造芯片的原料和图纸，成熟寡头）

这是最上游的原料 + 图纸。

硅片是芯片的物理衬底，玩家有信越化学、SUMCO（日）+ 环球晶圆（台）+ Siltronic（德）的三家寡头；

光刻胶在曝光时充当感光成像介质，由 JSR、东京应化、信越、富士胶片、住友化学等日企掌握约九成 EUV 胶；

电子特气、CMP 抛光液服务于刻蚀、清洗、平坦化等工艺；

EDA 软件是设计芯片的工具，是新思、楷登、西门子三家天下。另外，Arm 提供 CPU 指令集 IP。

这些是结构稳定的日本/美国垄断带，壁垒在纯度与认证周期，国产替代多年只在成熟节点缓慢渗透。属于"稳"而非"快"的环节。

板块 B：封装与载板（全链最卡）

这一板块要解决两件事：第一，把 GPU 和 HBM 以最短距离、最高密度连起来，这决定了"喂数据"的带宽；第二，把脆弱、引脚密集的硅芯片"翻译"成一个能焊到主板、能供电、能散热的成品。

它分四层：

中介层与 CoWoS（先进封装本体）

CoWoS 的字面意思是"芯片 - 在晶圆 - 在基板上"。它先把 GPU 和多颗 HBM 用微凸点贴到一块硅中介层上，中介层是带 TSV 和超细布线的硅片，提供 die 之间的超密互连；再把这个整体贴到载板。

工艺有几种分支：CoWoS-S 用纯硅中介层（成熟但尺寸受限）；CoWoS-L 用"重布线层（RDL）+ 局部硅桥（LSI）"拼接出更大的封装面积，英伟达 Blackwell 即采用此路线，但要应对大面板的"翘曲"难题；CoWoS-R 用 RDL 中介层。更先进的 SoIC 是把多颗 die 垂直 3D 堆叠（铜 - 铜直接键合）。（这些路径我之前专门写过）

台积电把 CoWoS 月产能从 2023 年底约 1.3 万片扩到 2026 年底约 12–13 万片（近十倍）仍售罄，英伟达一家预订了一半以上，台积电把部分工序外包给封测厂日月光（ASE）和安靠（Amkor）。

载板（IC/ABF substrate）

把封装好的芯片几千个密集 I/O 扇出、转接到 PCB 能焊接的间距，并承载供电。行业高度集中，前五约占 74%：欣兴（Unimicron）、揖斐电（Ibiden，历史上独供英伟达 GPU 载板）、新光电气（Shinko）、南亚电路板、奥地利 AT&S，再加景硕（Kinsus）、三星电机。台湾约占三成产能。

2026 年载板市场约 161 亿美元，高端 ABF 载板已售罄、龙头稼动率约九成，机构预计 2027 年缺口超 20%；载板扩产周期长达 2.5–3 年（比 PCB 还长），大规模新产能要等到 2028–2029 年，价格在 2026 年以每季度约 3%–7% 的节奏温和上行。

ABF 膜（独家卡点）

ABF 是味之素堆叠膜（Ajinomoto Build-up Film）的缩写，这层绝缘树脂是高端载板的关键材料，由日本味之素一家独占，一家做味精的公司垄断了全球高端芯片载板的命脉材料，该业务营业利润率高达约 55%，计划 2030 年前增产约 50%。

玻纤布（T-glass，卡脖子的卡脖子）

载板内部要用特种玻纤布做骨架增强，约七成 T-glass 流向 ABF 载板，主要供应商是日本日东纺（Nittobo）、台玻（TGI）和中国大陆玻纤厂商。

机构判断 T-glass 短缺持续到 2027 年、缺口在 2026 年见顶。再往上的覆铜板（CCL）、铜箔、玻纤纱也都在涨价、交期拉长。

玻璃基板（下一代基板/中介层）

这是 2026 年从研发跨入试产 + 客户认证的暗马。

它的逻辑是用玻璃芯替代现在的有机（ABF）芯做载板，或者用玻璃中介层替代昂贵且尺寸受限的硅中介层。

玻璃的优势是平整度、热稳定性、尺寸稳定性更好，可以做成更大的矩形面板（提升面积利用率）、支持更高层数和更大封装，并用 TGV（玻璃通孔）替代 TSV。难点是玻璃易裂，以及检测困难。玻璃透明反光，让传统的自动光学检测（AOI）几乎失效，反而催生新的检测设备需求。

玩家正在快速卡位：

Absolics（SKC 子公司）在美国乔治亚州建成全球首座玻璃基板量产厂，已向 AMD 送样进入认证，目标年底实现全球首个商用量产，母公司 SKC 把超 6000 亿韩元注入它；

英特尔投入超 10 亿美元，2026 年初展示了 EMIB + 玻璃芯样品（号称无微裂），目标 2030 年标准化；

三星电机在世宗试产、2027 年后量产，依托其显示面板的玻璃工艺积累；

台积电把面板级封装命名为 CoPoS（Chip-on-Panel-on-Substrate，310×310mm），试产线 2026 年落地、量产看 2028–2029，并与康宁台湾厂合作；

日本 DNP、凸版和中国 BOE 也在推进。上游材料是康宁、AGC、NEG，TGV 激光设备是 LPKF、Disco。

玻璃基板很特殊，它既是对 ABF 载板厂的长期替代威胁，又是台积电/英特尔争夺的下一代护城河。

整个封装板块整体呈一层卡一层：CoWoS 卡产能、载板卡产能与扩产周期、ABF 膜与玻纤布卡材料；受益面从台积电一路延伸到日月光/安靠、欣兴/揖斐电/南电，乃至味之素、日东纺这种卖味精、卖玻璃布的隐形冠军。

板块 C：存储与被动元件（HBM 上游/测试与 MLCC）

HBM 的制造与上游

HBM 是把多片 DRAM 裸晶垂直堆叠（8/12/16 层），用 TSV（硅通孔）把上下层打通，底部放一颗逻辑基底 die 负责与 GPU 通信。

最难的工序是堆叠键合：SK 海力士用 MR-MUF（批量回流模塑底填），良率和散热占优，是它领先的关键；三星用 TC-NCF（热压非导电膜）；到 HBM4 的 16 层，行业开始转向混合键合（hybrid bonding，无凸点的铜 - 铜直接键合）以堆得更高更薄。

相关设备由 BESI、ASMPT、韩国 Hanmi 等供应。HBM 测试则是新瓶颈：必须保证"已知良好堆叠"（KGSD），任何一层坏了整堆报废，还要测极高速接口，这把测试难度和成本推上了新台阶（见后文）。

MLCC / 陶瓷电容（即陶瓷薄膜）

MLCC 是叠层陶瓷电容，贴在 GPU 封装和计算板上做去耦和储能。GPU 在做矩阵运算时电流会瞬间剧烈波动，MLCC 就近储存并释放电荷、平滑电压、滤除噪声。没有它，供电电压会瞬间塌陷、芯片直接出错。

AI GPU 功耗高、工作电压低（不到 1V）、电流瞬变剧烈、供电轨道多，因此一块 GB200 计算板要用上万颗 MLCC，而且要求高容值、低寄生电感（低 ESL）、小尺寸（0201/01005）、耐高温车规级。

玩家是日系主导高端：村田（Murata，全球第一）、太阳诱电、TDK，加上韩国三星电机、台湾国巨与华新科。英伟达 800VDC拉动的是量增 + 规格升级双击，逻辑清晰，属已被充分认知的环节。

连接器与高速铜缆（铜互连）（这部分就简单过一下）

在机柜内部和机架内（米级短距离），用铜缆传数据比光更省电、更便宜、更可靠，所以英伟达 NVLink 的机柜内 scale-up 大量用铜背板和高速铜缆（DAC/ACC）+ 连接器。这就是前面说的"铜与光分工"里铜的一侧。

玩家有安费诺（Amphenol，AI 连接器最大赢家）、泰科电子（TE）、立讯精密。

其实有的环节还有很多细分，但是篇幅原因，我就不在这里一一展开。下一篇文章讲光互连与光模块、散热与液冷、设备厂等几个环节。
